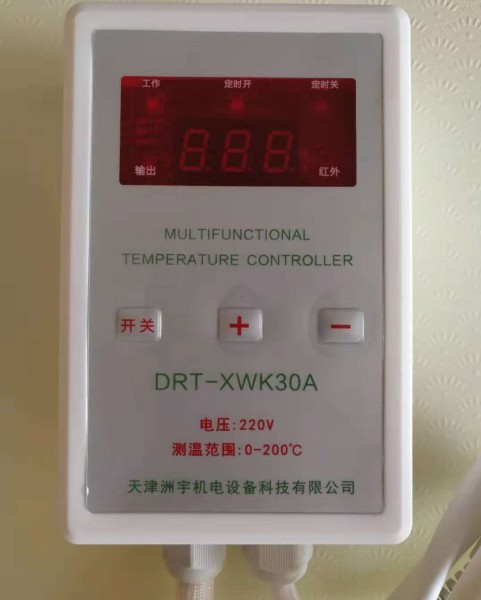

DRT-XWK30A溫控器說明書
一、技術參數及功能:
1. 電源接入220V,最大輸出功率5.5kw,本機功率:<1.5kW;
2. 溫控范圍:20℃~200℃;溫控回差:1~40℃;測溫范圍:20℃~199℃;測溫精度:±1℃;
3. 工作環境:溫度0~60℃、溫度<85%RH無腐蝕性無強電磁干擾的場合;
4. 升溫模式參數方式:溫控值是關閉值(上限值),溫控值減去回差值=開啟值(下限值);
5. 溫控方式:檢測溫度≥控溫值關閉加熱,檢測溫度≤ 控溫值減去回差值開啟加熱;
6. 溫度探頭故障報警:遇溫度檢測電路短路、斷路,屏幕顯示E1閃爍并報警;
7. 高溫報警:假設報警值是7°,升溫模式運行時遇輸出關閉后溫度繼續升高7°,屏幕顯示H1閃爍并報警(報警值可調);
8. 低溫報警:假設報警值是7°,降溫模式運行時遇輸出關閉后溫度繼續下降7°,屏幕顯示L0閃爍并報警(報警值可調);
9. 防凍保護:某種模式待機時遇檢測溫度≤ 3°開啟輸出,≥5°關閉輸出,不升溫則長期輸出;
10. 永久記憶:最后設置過的參數、運行模式、運行狀態斷電后永久記憶。
二、指示燈狀態說明:
1. 待機/運行指示:顯示屏右側燈亮表示進入運行、顯示屏左下方燈滅表示待機。
2. 輸出/關閉指示:運行燈亮表示開啟輸出、運行燈滅表示輸出關閉。
三、開機/關機/控溫值調節操作:(常用操作)
1. 開關機:待機時按開關鍵開啟運行,運行時按開關鍵關閉運行,開機后運行燈點亮,關機后運行燈熄滅。
2. 溫控值調節:(出廠默認40°)某模式運行時,直接短按+鍵或-鍵調節,屏幕由檢測溫度顯示轉換成溫控值閃爍顯示,完后按鈕不動作5秒保存設置并返回檢測溫度顯示。
四、高級菜單設置(不可輕易操作)
1. 檢測溫度校準:待機時,按住+鍵5秒后檢測溫度值閃爍,按+鍵或-鍵調節,按開關鍵保存設置,調節范圍:下減10°~上加10。
2. 溫控回差設置:(出廠默認5°)待機時,按住-鍵5秒后屏幕顯示5,按+鍵或-鍵調節,按開關鍵保存設置,調節范圍1°~40°。
3. 報警值設置:(出廠默認0°不報警)溫控運行時,同時按住+鍵和-鍵5秒后屏幕閃爍顯示0,然后按+鍵或-鍵調節,完后按鈕不動作5秒保存設置并返回檢測溫度顯示,調節范圍1°~30°。
五、定時控溫操作,待機時設置定時開啟控溫,控溫時設置定時關閉控溫,用遙控器的設置進入設置及保存設置。
六、質保:本廠產品遇自然故障未經拆機配置完好,一年內免費保修。
